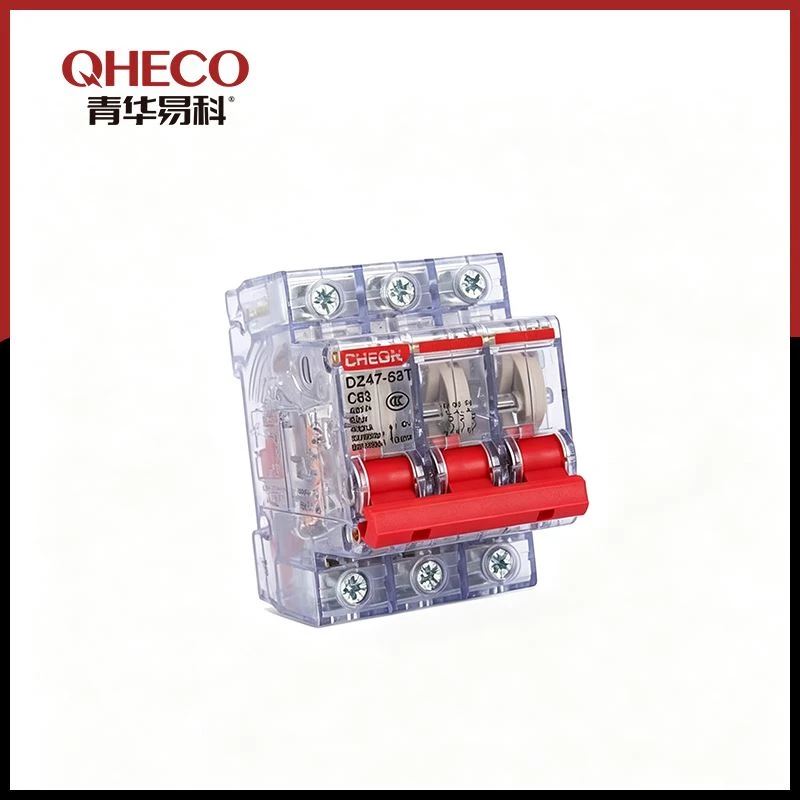

DZ47 Serisi Minyatür Devre Kesici (MCB)
Şeffaf Muhafaza, Görünür Güvenlik - Endüstriyel-Sınıf Devre Koruması
QHECO - Shandong Qinghua Yike Electric Co., Ltd.

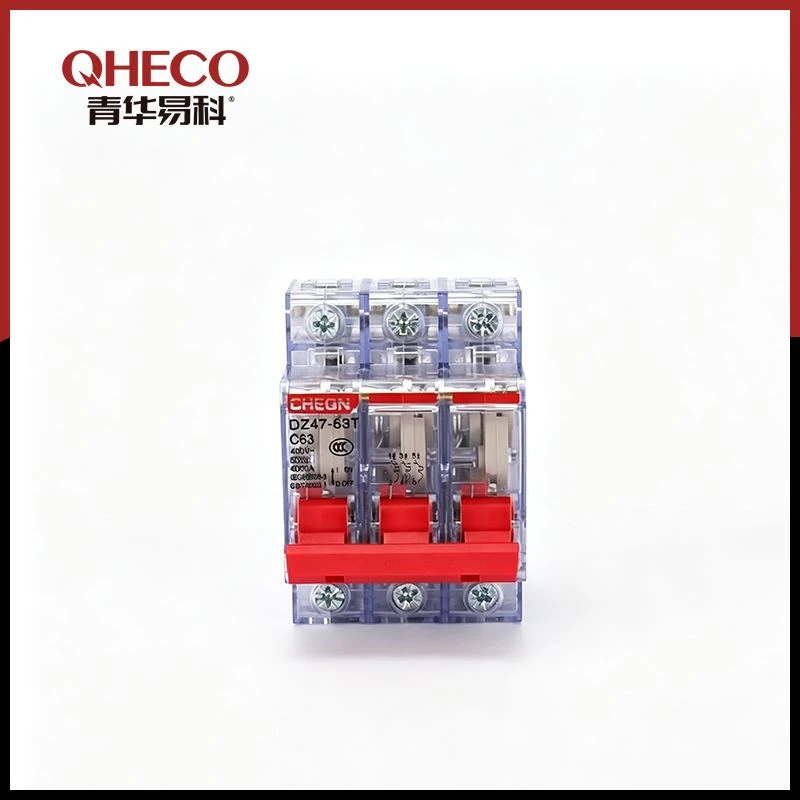

Ürüne Genel Bakış
DZ47 Serisi Minyatür Devre Kesicikonut, ticari ve hafif endüstriyel elektrik dağıtım sistemleri için tasarlanmış yüksek-performanslı termal-manyetik devre koruyucudur. Birşeffaf polikarbonat muhafazaDZ47, geleneksel olarak opak olan bir bileşende benzeri görülmemiş düzeyde operasyonel şeffaflık sunarak dahili iletişim durumu, açma mekanizması bütünlüğü ve bağlantı kalitesinin - görsel olarak onaylanmasını sağlar.
IEC 60898-1 ve GB/T 10963.1 standartlarına göre üretilen DZ47, güvenilir aşırı akım korumasını devreye alma süresini azaltan ve uzun vadeli sistem güvenliğini artıran kurulum dostu özelliklerle birleştirir.
Şeffaflık Neden Önemlidir?
| Geleneksel MCB | DZ47 Şeffaf MCB |
|---|---|
| Opak muhafaza temas durumunu gizler | Temas aşınması ve yanık izlerinin görsel kontrolü |
| Terminallerin uygun şekilde sıkılıp sıkılmadığı bilinmiyor | Görünür tork onayı - gevşek bağlantı yok |
| Açma mekanizması durumu görünmez | Bimetal şeridin ve manyetik bobinin net görünümü |
| Arıza-sonrası teşhis, sökmeyi gerektirir | Kısa devre sonrası anında görsel değerlendirme |
| Sahte risk - dahili bilgilerin doğrulanması zor | Şeffaf gövde standartların altındaki bileşenleri ortaya çıkarır |
"Şeffaf mahfaza bir hile değil. Bu bir teşhis aracıdır. Bir elektrikçi, kesicinin değiştirilmesi gerekip gerekmediğini - DIN rayından çıkarmadan 30 saniye içinde değerlendirebilir."
- Saha Servis Mühendisi, Güneydoğu Asya
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Standart | IEC 60898-1 / GB/T 10963.1 |
| Direkler | 1P, 2P, 3P, 4P (1P+N, 3P+N mevcuttur) |
| Nominal Akım (In) | 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
| Nominal Gerilim (Ue) | 230/400V AC (50/60Hz) |
| Kırma Kapasitesi | 6kA (standart) / 10kA (yüksek kesme) |
| Açma Özelliği | B eğrisi (3–5In) / C eğrisi (5–10In) / D eğrisi (10–20In) |
| Muhafaza Malzemesi | Şeffaf polikarbonat (PC), UL94 V-0 |
| İletişim Malzemesi | Gümüş alaşımı (AgNi) |
| Terminal Kapasitesi | 1–35mm² sert / 1–25mm² esnek |
| Montaj | 35 mm DIN rayı (IEC 60715) |
| Koruma Derecesi | IP20 (terminal örtüsü isteğe bağlı) |
| Çalışma Sıcaklığı | -25 dereceden +55 dereceye kadar |
| Mekanik Ömür | 20.000 operasyon |
| Elektrik Ömrü | 10.000 işlem (nominal akımda) |
| Sertifikalar | CCC, CE, CB, RoHS |
Açma Özellikleri Kılavuzu
| Eğri | Yolculuk Aralığı | En İyisi |
|---|---|---|
| B Eğrisi (3–5In) | Aşırı yükte hızlı yolculuk | Dirençli yükler: aydınlatma, ısıtma, bilgisayarlar |
| C Eğrisi (5–10In) | Orta ani akım toleransı | Karışık yükler: ev aletleri, küçük motorlar, prizler |
| D Eğrisi (10–20In) | Yüksek ani tolerans | Endüktif yükler: transformatörler, pompalar, kompresörler, kaynakçılar |
Seçim Kuralı:
Motor yok / düşük kalkış → B eğrisi
Genel dağıtım / karışık yükler → C eğrisi (en yaygın)
Yüksek kalkış motorları / endüstriyel → D eğrisi
Ürün Özellikleri
Ürün Özellikleri
🔍 Şeffaf PC Muhafazası
- Malzeme: UL94 V-0 alev geciktirici polikarbonat
- Fayda: Dahili bileşenlerin sökülmeden görsel muayenesi
- Dayanıklılık: UV-stabilize edilmiş; 10 yıl sonra sararma olmaz
⚡ Gümüş Alaşımlı Kontaklar (AgNi)
- Malzeme: %85 gümüş / %15 nikel
- Fayda: Düşük temas direnci, minimum arklanma, uzun elektrik ömrü
- Görsel onay: Şeffaf muhafaza, zamanla temas durumunu gösterir
🌡️ Bimetal Termal Eleman
- Malzeme: Kompozit bimetal şerit
- Kalibrasyon: Referans sıcaklıkta ±%10 tolerans
- Görünür: Muhafazanın içinden görülebilen termal renk değişikliği, aşırı yük geçmişini gösterir
🧲 Elektromanyetik Trip Bobini
- Tasarım: Optimize edilmiş manyetik devreli solenoid
- Cevap: <0.1s trip on short circuit (within magnetic trip range)
- Görünür: Bobin bütünlüğü test butonu olmadan kontrol edilebilir
🔧 Alet-Ücretsiz DIN Ray Montajı
- Klip tasarımı: Aletsiz-açma/kapatma-kapama
- Konumlandırma: Sesli tıklamayla güvenli kilitleme

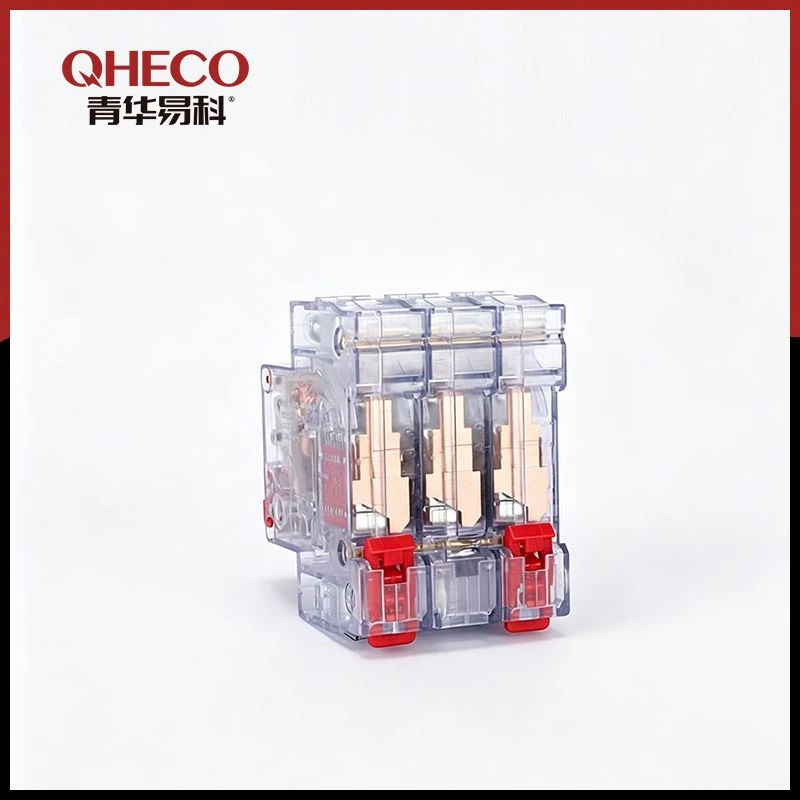

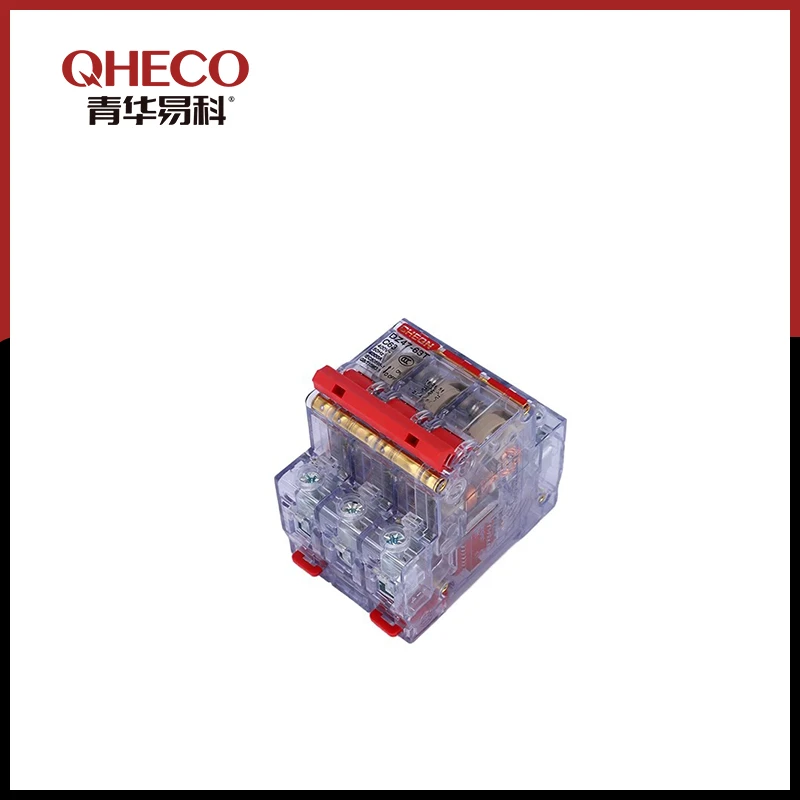

- Kaldırma: Kolay çıkarma için turuncu serbest bırakma kolu (ürün görselinde görülebilir)
🔩 Geniş Terminal Kapasitesi
- Kesit-: 35mm²'ye kadar kabloları kabul eder
- Tasarım: Tornavidaya kolay erişim için yükseltilmiş terminaller
- Tork: 2,5 N·m önerilir; şeffaf gövde sayesinde görünür sıkıştırma
Mevcut Yapılandırmalar
| Modeli | Direkler | Mevcut Aralık | Kırma Kapasitesi | Başvuru |
|---|---|---|---|---|
| DZ47-63/1P | 1P | 6–63A | 6kA / 10kA | Tek-fazlı aydınlatma devreleri |
| DZ47-63/2P | 2P | 6–63A | 6kA / 10kA | Tek-fazlı ana koruma |
| DZ47-63/3P | 3P | 6–63A | 6kA / 10kA | Üç-fazlı motor devreleri |
| DZ47-63/4P | 4P | 6–63A | 6kA / 10kA | Üç-faz + nötr dağıtım |
| DZ47-63/1P+N | 1P+N | 6–40A | 6kA | Nötr korumalı kompakt tek-faz |
| DZ47-63/3P+N | 3P+N | 6–63A | 6kA | Nötr korumalı kompakt üç{0}faz |
Toplu siparişler için özel mevcut derecelendirmeler, eğri türleri ve markalama mevcuttur.
Uygulama Senaryoları
Uygulama Senaryoları
yerleşim
- Ana dağıtım paneli: Ana kesici olarak 2P 40A–63A C eğrisi
- Aydınlatma devreleri: 1P 10A–16A B eğrisi
- Soket devreleri: 1P 16A–20A C eğrisi
- Klima: 2P 25A–32A C eğrisi
- Su ısıtıcı: 2P 20A–32A B eğrisi
Reklam
- Ofis dağıtımı: Alt-paneller için 3P 32A–63A C eğrisi
- Perakende aydınlatma: 1P 10A–16A B eğrisi
- HVAC ekipmanı: Kompresör ani akımı için 3P 25A–50A D eğrisi
- Mutfak ekipmanları: Endüktif yükler için 3P 32A–63A D eğrisi
Hafif Endüstriyel
- Takım tezgahları: 3P 16A–32A D eğrisi
- Pompa istasyonları: 3P 20A–40A D eğrisi
- Kaynak ekipmanı: 3P 25A–50A D eğrisi (yüksek ani akım)
- Kompresör kontrolü: 3P 20A–40A D eğrisi
Kalite Güvencesi
| Sahne | Test | Yöntem | Standart |
|---|---|---|---|
| Gelen Malzeme | PC muhafazası darbe testi | Izod darbe test cihazı | GB/T 1043 |
| Gelen Malzeme | Gümüş içerik doğrulaması | XRF spektrometresi | Dahili özellikler |
| Toplantı | Temas direnci | Mikro{0}}ohmmetre | Kutup başına 1mΩ'dan az veya ona eşit |
| Toplantı | Yolculuk karakteristiği | Otomatik test tezgahı | IEC 60898-1 Ek B |
| Termal Test | Sıcaklık artışı | Terminallerdeki termokupl | In'de 60K'dan az veya ona eşit |
| Kısa devre | Kırma kapasitesi | Sentetik test devresi | 6kA / 10kA doğrulama |
| Mekanik | Dayanıklılık | Otomatik bisiklet makinesi | 20.000 işlem mekanik |
| Son Muayene | Görsel + işlev | %100 manuel + otomatik | Sıfır kusurlu sevkiyat |
Paketleme ve Lojistik
| Detay | Şartname |
|---|---|
| İç Ambalaj | Silika jelli bireysel PE torba |
| Dış Ambalaj | Oluklu karton, karton başına 120 adet (1P) |
| Etiketleme | Model, derecelendirme, eğri, parti kodu, barkod, CCC/CE işaretleri |
| Adedi | 1.000 adet (karışık derecelendirmeler tartışılabilir) |
| Kurşun zamanı | Standart için 7–14 gün; Özel markalama için 3-4 hafta |
| Nakliye | FOB Qingdao / CIF dünya çapında |
