Ürün Sayfası: XL-21 Alçak Gerilim Güç Dağıtım Kabini
Kahraman Bölümü

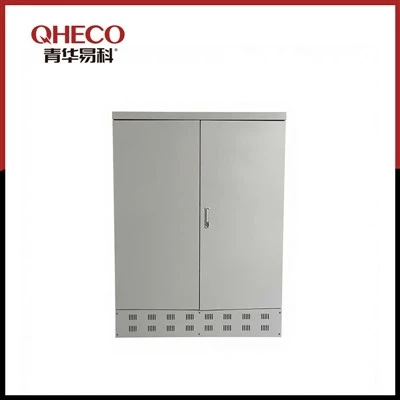

XL-21 Alçak Gerilim Güç Dağıtım Kabini
AIDC, Enerji Depolama ve Akıllı Altyapı için Tasarlanmış Endüstriyel-Sınıf Güç Dağıtımı
Standart motor kontrolünden, görev-kritik AI veri merkezi besleyici panellerine kadar - tamamen özelleştirilebilir, küresel sertifikalı, OEM'e- hazır.
📧 Fiyat Teklifi İste | 📄 Veri Sayfasını İndir | 🎥 Ürün Videosunu İzleyin
Ürüne Genel Bakış
XL-21 Alçak Gerilim Güç Dağıtım Kabiniendüstriyel tesisler, ticari binalar, yenilenebilir enerji santralleri ve yeni-nesil altyapılar için tasarlanmış sağlam, modüler bir güç dağıtım çözümüdür.Yapay zeka veri merkezleri (AIDC)Vepil enerji depolama sistemleri (BESS).
Bir üzerine inşa edilmişsoğuk-haddelenmiş çelik muhafazaileIP30–IP55 koruma dereceleriVeözelleştirilebilir bara konfigürasyonlarıXL-21 platformu güvenilir güç dağıtımı sağlar63A'dan 6300A'yatekli veya çoklu besleyici devreleri arasında. Her birimsiparişe göre-tasarlandı-tam voltaj, kesici ve yerleşim gereksinimlerinizin ödün vermeden karşılanmasını sağlar.
"Güneydoğu Asya veri merkezi projesi için 85kA'ya kadar seçici koordinasyona sahip 48 besleyici pozisyonuna ihtiyacımız vardı. QHECO, XL-21 özel konfigürasyonunu çizim onayından itibaren 18 gün içinde teslim etti." - Sistem Entegratörü, Singapur
XL-21 Platformu Neden Standart AG Panellerinden Daha İyi Performans Gösteriyor?
| Özellik | Standart Pazar Panelleri | QHECO XL-21 Platformu |
|---|---|---|
| Kırma Kapasitesi | 50kA'ya kadar (sabit) | 35kA – 100kAyapılandırılabilir |
| Gerilim Mimarisi | Yalnızca AC (380–480V) | AC / DC / Hibrit AC-DChazır |
| Muhafaza Derecelendirmesi | IP30–IP40 | IP30–IP55NEMA seçenekleriyle |
| Bara Malzemesi | Standart bakır | T2 bakır / TMY alüminyum / gümüş-kaplamaseçenekler |
| Akıllı{0}}Hazır Tasarım | Yalnızca yenileme | Ön-kablolu sensör kanalları ve IMD montajı |
| Özelleştirme | Sınırlı kesikler | Tam OEM: markalama, renk, düzen, özel açıklıklar |
| Sertifikasyon | Tek pazar | IEC / UL / CE / CCC / SASOçoklu-pazar |
Teknik Özellikler
| Parametre | Şartname |
|---|---|
| Modeli Serisi | XL-21 (Güç Dağıtım Kabini) |
| Nominal Gerilim | AC 380V / 400V / 480V / 690V; DC500V / 750V / 800V |
| Nominal Akım | 63A – 6300A (ana bara) |
| Kısa-Devre Dayanımı | 100kA'ya kadar (IEC 60947-2'ye göre Icw / Icu) |
| Muhafaza Malzemesi | Soğuk-haddelenmiş çelik (1,2 mm–2,0 mm), isteğe bağlı paslanmaz çelik 304/316 |
| Koruma Derecesi | IP30 / IP40 / IP54 / IP55 (özelleştirilebilir) |
| Boyutlar (Standart) | Y1800 × G600 × D400mm (özel boyutlar mevcuttur) |
| Kurulum | Yere-ayaklı, duvara-monte veya dış mekan kaidesi |
| Ortam Sıcaklığı | -25 dereceden +40 dereceye kadar (standart); -40 dereceden +60 dereceye kadar (özel) |
| Nem | +40 derecede %50'ye eşit veya daha az (tropik iklimler için daha yüksek derecelendirmeler mevcuttur) |
| Uyumluluk | IEC 60439-1 / GB 7251.1 / UL 891 (talep üzerine) |
| Yüzey İşlem | Epoksi toz boya (RAL 7035 standardı); özel RAL renkleri |
| Dahili Bileşenler | ABB / Schneider / Siemens / Chint / Delixi (müşteri-belirtilmiştir) |
Temel Bileşenler ve Konfigürasyonlar
- Ana Giriş Bölümü
Havalı Devre Kesici (ACB):630A – 6300Aelektronik açma üniteli (ETU)
Kalıplanmış Kutulu Devre Kesici (MCCB):100A – 1600Aalt-ana dağıtım için
DC-dereceli MCCB / DCCB750V / 800V BESS ve AIDC uygulamaları için mevcuttur
- Giden Besleyici Bölümü
MCCB giden:16A – 630Abesleyici başına
Motor marş devreleri için sigortalı yük ayırıcılar
Motor kontrol merkezleri (MCC) için kontaktör + termik röle kombinasyonları
Aşırı gerilim koruyucu cihazlar (SPD)IEC 61643'e göre entegre
- Bara Sistemi
T2 elektrolitik bakır baralar, tam-derecelendirilmiş kesit-bölüm
İsteğe bağlıgümüş-kaplamalı baralaryüksek-nemli / aşındırıcı ortamlar için
Yalıtımlı bara örtülerifaz-ayrım bariyerleriyle
Sıcaklık-artışı test edildiIEC 60439-1'e göre (Nominal akımda 70K'ya eşit veya daha az)
- Akıllı İzlemeye Hazır (Opsiyonel)
Önceden-delinmiş montajtermal izleme sensörleri(IR / fiber optik)
Yalıtım İzleme Cihazı (IMD)DC sistemleri için montaj rayları
Güç kalitesi analizörükesikler ve kablo yönlendirme kanalları
Modbus / BACnet / OPC{0}}UAiletişim omurgası önceden-kablolu
Uygulama Senaryoları
🏭 Endüstriyel İmalat
Motor kontrol merkezleri, üretim hattı güç dağıtımı, HVAC besleyici panelleri. XL-21, ağır endüstriyel yükler için yüksek arıza akımına dayanıklı, sağlam, toza-dayanıklı muhafazalar sağlar.
🏢 Ticari Binalar ve Altyapı
Alışveriş merkezleri, hastaneler, havaalanları ve metro sistemleri. Seçici koordinasyon, yerel arızalar sırasında kritik yüklerin güçte kalmasını sağlar.
⚡ Yenilenebilir Enerji ve Enerji Depolama (BESS)
Güneş enerjisi çiftliği birleştirici kutuları, rüzgar çiftliği trafo merkezi LV panelleri ve akü enerji depolama sistemi AC/DC dağıtımı. Gelenekyangına dayanıklı-muhafazalarVehızlı arıza müdahale kesicileriEnerji depolama projelerinin katı güvenlik gereksinimlerini karşılayın.
🤖 Yapay Zeka Veri Merkezleri (AIDC)
UPS dağıtımı, PDU yukarı akış koruması ve 800V DC-hazır mimariler için besleyici paneller. XL-21 platformu destekler65–100kA kesme kapasitesiVetam seçicilikModern AIDC altyapısının gerektirdiği.
🌐 İhracat & EPC Projeleri
Şunun için önceden-yapılandırılmıştır:Güneydoğu Asya tropik iklimleri, Orta Doğu çöl koşulları(NEOM, Expo Şehri) veKuzey Amerika UL-listesindeki gereksinimler.
OEM ve Özelleştirme Yetenekleri
QHECO'da,"standart" sadece başlangıç noktasıdır.XL-21 platformumuz kişiselleştirme için tasarlandı:
| Özelleştirme Düzeyi | Detaylar |
|---|---|
| Markalaşma | Özel-etiket isim levhaları, ipek-ekranlı logolar, özel renk (herhangi bir RAL kodu) |
| Boyutlu | Standart olmayan-yükseklikler, genişlikler, derinlikler; çoklu-dolap dizilimleri |
| Kesikler ve Açıklıklar | Özel kablo giriş konumları, rakor plakası konfigürasyonları, bara uzatma pencereleri |
| Bileşen Kaynağı | Belirtilen markalar (ABB, Schneider, Siemens, LS, Hyundai) veya maliyeti-optimize edilmiş alternatifler |
| İstihbarat Entegrasyonu | Fabrikada-kurulan akıllı sayaçlar, IoT ağ geçitleri, uç denetleyiciler |
| Paketleme ve Dokümantasyon | -Dereceli kontrplak kasaları, İngilizce/Arapça/İspanyolca kılavuzları, AS-İNŞAAT çizimlerini dışa aktarın |
Tam boyutu bulamıyor musunuz? QHECO'da siz hayal edebiliyorsanız biz inşa edebiliriz. %100 OEM ve Özelleştirme Desteği. Özel kesimlerden kendi marka logonuza kadar-tek noktadan hizmet sağlıyoruz.
Kalite Güvencesi ve Sertifikalar
✅ ISO 9001:2015Kalite Yönetim Sistemi
✅ IEC 60439-1 / GB 7251.1Tür-Test Edilen Montaj (TTA)
✅ CE İşaretiAvrupa pazarına erişim için
✅ CCC SertifikasıÇin yurtiçi projeleri için
✅ SASO / SabreSuudi Arabistan ve Körfez İşbirliği Konseyi pazarları için
✅ UL 891Kuzey Amerika projeleri için uyumluluk mevcuttur (talep üzerine)
Test Protokolleri:
Dielektrik dayanım testi (2,5kV AC / 1 dakika)
Yalıtım direnci testi (500V DC'de 1 MΩ'a eşit veya daha büyük)
Nominal akımda-sıcaklık artış testi
Kısa-devre dayanım testi (kesici üreticisiyle koordineli)
Koruma derecesi doğrulaması (IP kodu testi)
Paketleme ve Lojistik
| Öğe | Şartname |
|---|---|
| Ambalajlama | Nem bariyeri filmi- içeren kontrplak ihracat sandığı |
| Nakliye | FOB Ningbo / Şangay; CIF / DDP mevcut |
| Kurşun zamanı | Standart konfigürasyonlar için 15–25 gün; Tamamen özel OEM için 25-40 gün |
| Adedi | 1 adet (numune siparişler kabul edilir); 10 birimden başlayan hacim indirimleri |
| Garanti | 12 ay standart; uzatılmış garanti mevcut |
Sıkça Sorulan Sorular (SSS)
S: XL-21, 800V DC AIDC uygulamaları için kullanılabilir mi?C: Evet. 750V / 800V DC bara sistemleri için özel ark kanalları, gelişmiş izolasyon koordinasyonu ve IMD (İzolasyon İzleme Cihazı) entegrasyonu ile DC{1}}sınıflı konfigürasyonlar sunuyoruz.
S: Mevcut maksimum kesme kapasitesi nedir?C: Standart konfigürasyonlar 65kA'ya kadar destekler. AIDC ve büyük transformatör uygulamaları için doğrulanmış seçicilik eğrileriyle 85kA ve 100kA seçenekleri sunuyoruz.
S: Özel etiketlemeyi ve özel renkleri destekliyor musunuz?C: Kesinlikle. Özel RAL renkleri, markalı isim levhaları, serigrafi-ekranlı logolar ve özel belgeler de dahil olmak üzere tam OEM hizmetleri sunuyoruz.
S: Akıllı izleme cihazlarını sevkiyattan önce entegre edebilir misiniz?C: Evet. "Akıllı-Hazır" seçeneğimiz, önceden kablolanmış sensör kanallarını, termal izleme montaj raylarını ve Modbus / BACnet entegrasyonu için iletişim omurga kablolarını- içerir.
S: Orta Doğu ve Kuzey Amerika pazarları için hangi sertifikalara sahipsiniz?C: GCC pazarları için SASO/Sabre'ye sahibiz ve Kuzey Amerika projeleri için UL 891 gerekliliklerine göre yapılandırma yapabiliyoruz. CE işareti Avrupa ihracatı için standarttır.
